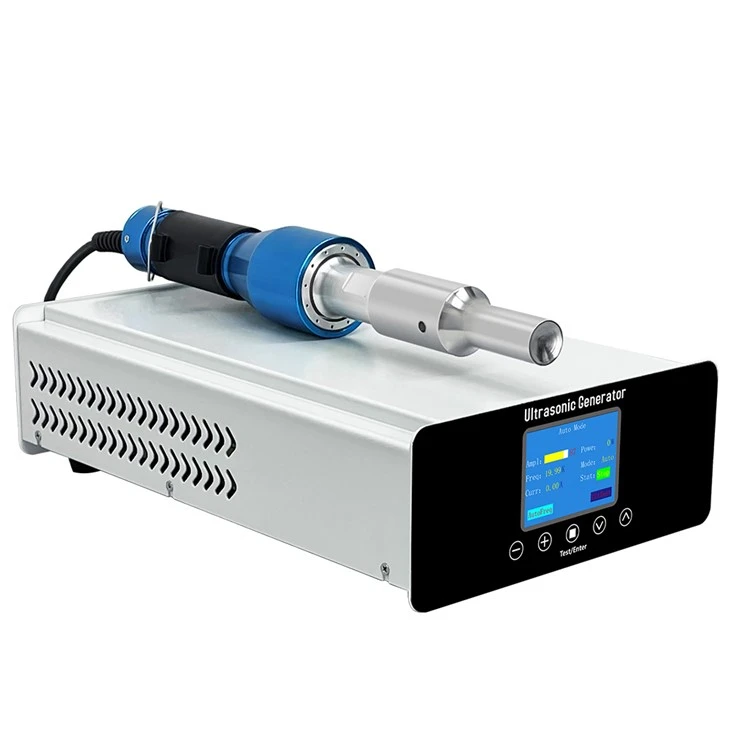

Macchina per saldatura portatile ad ultrasuoni
La serie Jiayuanda W20/W20S di saldatrici a ultrasuoni portatili è anche chiamata saldatrice a punti a ultrasuoni portatile. È composta da generatore a ultrasuoni, guscio (impugnatura diretta o tipo pistola), trasduttore a ultrasuoni e testa di saldatura a ultrasuoni. È un'apparecchiatura di saldatura manuale a ultrasuoni che può essere facilmente utilizzata spostando e stringendo lo stampo. Ha più soluzioni di 30 KHz, 35 KHz e 40 KHz, che possono soddisfare i requisiti di diversi scenari applicativi. È azionato da un generatore a ultrasuoni a circuito digitale, che è facile da usare. Può tracciare automaticamente la frequenza di risonanza ottimale per garantire che il generatore a ultrasuoni, il trasduttore e il giunto di saldatura siano nelle migliori condizioni di lavoro. Ha più funzioni di protezione anomale come allarme sovracorrente, sovratensione del carico, sovratemperatura, errore di carico, errore di frequenza, consumo eccessivo di potenza, giunto di saldatura, trasduttore, ecc. per garantire la sicurezza....
La saldatrice portatile a ultrasuoni adotta un design con impugnatura morbida conforme all'ergonomia ed è dotata di un dispositivo di bilanciamento. È dotata di una robusta staffa di risonanza e non presenta guasti durante il funzionamento. Il sistema di saldatura a ultrasuoni portatile è adatto per applicazioni di saldatura a punti manuale, rivettatura, taglio e inserimento. Il generatore a ultrasuoni può controllare automaticamente tempo ed energia. Il display è un display a cristalli liquidi con alta risoluzione, grafica multicolore, testo grande e leggibilità. Ha le caratteristiche di avvio con un clic per la vibrazione, menu multilingue e funzionamento semplice. La protezione del circuito integrata e le letture visibili dello stato di guasto garantiscono affidabilità, anche negli ambienti operativi più difficili. Le dimensioni compatte e la maniglia integrata lo rendono facile da trasportare.
| Modello | Frequenza ultrasonica | Potenza ultrasonica | Generatore di ultrasuoni | Trasduttore ultrasonico | Corno ultrasonico | Dimensioni del pacco | Peso del pacco |
| W10 | 28KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 300 W | JYD-2528-4P8-ARF | ∅10 | 540X340X290 | 8,5 kg |
| W20 | 30KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 1000 W | JYD-3030-4P8-TMUK | ∅10 | 540X340X290 | 8,6 kg |
| 35KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 1000 W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,6 kg | |
| 40KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 1000 W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,6 kg | |
| W20S | 30KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 1000 W | JYD-3030-4P8-TMUK | ∅10 | 540X340X290 | 8,7 kg |
| 35KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 1000 W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,7 kg | |
| 40KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 1000 W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,7 kg | |
| W30 | 20KHz±1KHz | Modello 2900SP-W | Inferiore o uguale a 1500 W | JYD-3820-4P8-AMUK | ∅20 | 540X340X290 | 8,8 kg |
| 28KHz±1KHz | 2900SP | Inferiore o uguale a 1500 W | JYD-3828-4P8-Q | ∅20 | 540X340X290 | 8,8 kg |
Caratteristiche:
● La regolazione dell'ampiezza viene regolata dal 100% al 20% con incrementi dell'1%.
● Quando la corrente è sovraccarica, il circuito si protegge automaticamente e, in caso di guasto, il circuito può eliminarlo.
● Il design brevettato della modulazione della larghezza di impulso può fornire potenza in modo più efficace, ridurre notevolmente la pressione dei componenti elettrici e prolungarne la durata.
● L'algoritmo di avvio graduale a rampa lineare consente allo stack acustico di raggiungere l'ampiezza di lavoro in modo fluido, in modo da ridurre al minimo l'aumento di tensione all'avvio e lo stress anomalo dello stack e dell'alimentatore.
● La regolazione della tensione di linea compensa le fluttuazioni della linea per garantire un'ampiezza costante.
● Il carico può regolare automaticamente l'ampiezza e mantenerla costante. Il livello di ampiezza dell'uscita ultrasonica è mantenuto entro l'1% per garantire la coerenza del processo di saldatura
● In grado di limitare il tempo di saldatura, l'energia e la modalità di saldatura manuale.
Domande frequenti:
D: Ci sono dei malintesi comuni sulle saldatrici portatili a ultrasuoni?
Attualmente, la macchina per saldatura a punti a ultrasuoni è piuttosto popolare. È ampiamente utilizzata nel confezionamento di prodotti, nel taglio, nella rivettatura, nella goffratura, nella perforazione e in altri settori. Pertanto, sono nate anche varie macchine per saldatura a ultrasuoni con varie funzioni. Diversi campi di applicazione, metodi di utilizzo e requisiti delle attrezzature sono molto diversi.
Incomprensione della potenza di uscita ultrasonica; La dimensione della potenza di uscita ultrasonica è determinata dal diametro, dallo spessore, dal materiale e dal processo di progettazione del foglio ceramico piezoelettrico. Una volta finalizzato il trasduttore ultrasonico, la potenza sarà finalizzata. La misurazione della dimensione dell'energia di uscita è un processo complesso.
Non è che più grande è il trasduttore, più tubi di potenza sono usati nel circuito, maggiore è l'energia in uscita. Richiede uno strumento di misurazione dell'ampiezza piuttosto complesso per misurare accuratamente la sua ampiezza. Poiché la maggior parte degli utenti conosce troppo la conoscenza degli ultrasuoni e l'inganno di alcuni venditori, ciò fornisce ai consumatori una comprensione errata.
La quantità di energia elettrica consumata non riflette la potenza ultrasonica in uscita. Se l'energia longitudinale è bassa e la corrente consumata è grande, ciò dimostra solo che l'efficienza dell'apparecchiatura è bassa e la potenza reattiva è grande.
Incomprensione della selezione delle apparecchiature di saldatura a ultrasuoni: quanta potenza di uscita, frequenza di oscillazione e intervallo di ampiezza dovrebbero essere utilizzati dovrebbero essere considerati in base al materiale del pezzo, all'area del filo di saldatura, se ci sono componenti elettronici nel pezzo, se dovrebbe essere a tenuta d'aria, ecc. Credere erroneamente che maggiore è la potenza, meglio è. Anche questo è un malinteso.
Per maggiori dettagli sulla saldatrice portatile a ultrasuoni, non esitate a contattarci!
