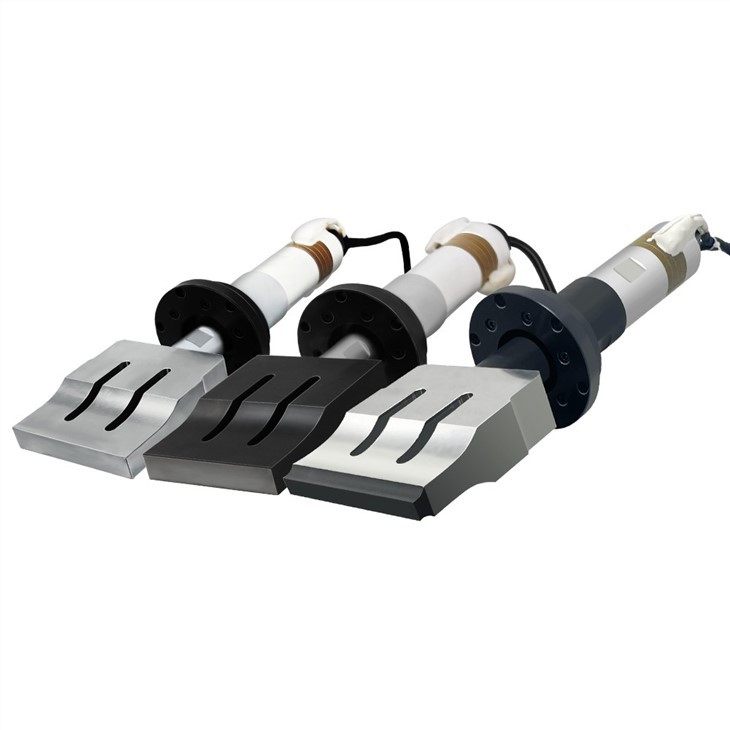

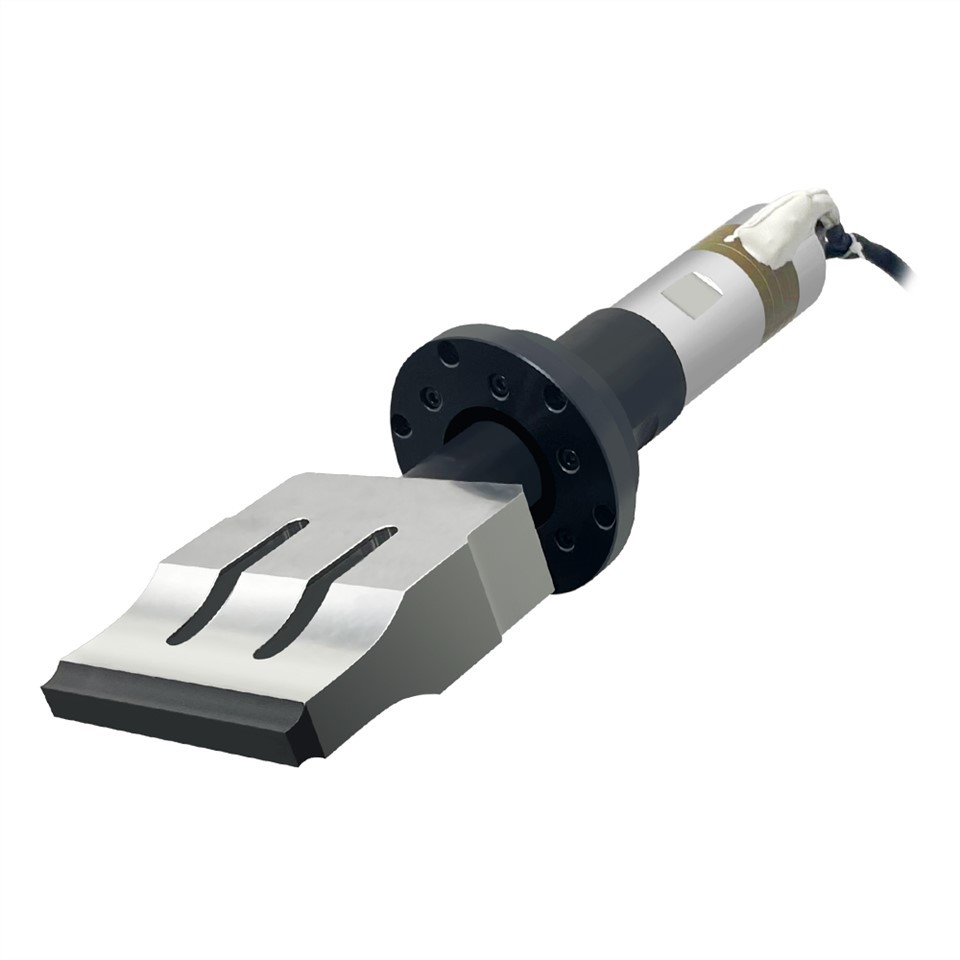

Clacson per saldatore ad ultrasuoni

Ci sono tre materiali per la testa di saldatura ad ultrasuoni:

1>.È in lega di alluminio, comunemente usata ed economica;

2>.L'altro è una lega d'acciaio, che è dura ed economica;

3>.Lega di titanio, che è costosa ed efficace.

Le teste degli utensili ad ultrasuoni sono tutte realizzate con materiali in lega. Le occasioni di applicazione degli ultrasuoni e i materiali di saldatura sono diversi, le dimensioni di saldatura sono diverse e anche le loro specifiche sono diverse. Sono necessarie diverse teste degli utensili per diversi oggetti di saldatura, che si tratti di saldatura in campo vicino o saldatura a trasmissione. Solo la testa dell'utensile con lunghezza d'onda a semionda può far raggiungere alla superficie terminale di saldatura l'ampiezza massima. Esistono due tipi di teste portautensili con e senza amplificazione dell'ampiezza.

FAQ:

Q:Quali sono i parametri di frequenza del sonotrodo del corno del saldatore ad ultrasuoni?

La saldatrice ad ultrasuoni ha una frequenza centrale, ad esempio 20KHz, 40 KHz, ecc. La frequenza di lavoro della saldatrice è composta principalmente dalla risonanza meccanica del trasduttore ultrasonico, dal corno ultrasonico, dal booster ultrasonico. La frequenza del generatore viene regolata in base alla frequenza di risonanza meccanica per ottenere la coerenza, in modo che la testa di saldatura funzioni in uno stato risonante e ogni parte sia progettata come un corpo risonante a mezza lunghezza d'onda. Sia il generatore che la frequenza di risonanza meccanica hanno un intervallo di lavoro di risonanza, la saldatrice può sostanzialmente funzionare normalmente all'interno di questo intervallo. Quando realizziamo ciascuna testa di saldatura ad ultrasuoni, regoleremo la frequenza di risonanza. Per ottenere la frequenza di risonanza e l'errore di frequenza di progetto inferiore a 0,1 KHZ, come la testa di saldatura a 20 KHz, la frequenza della nostra testa di saldatura a ultrasuoni sarà controllata a 19.90-20.10 KHz.

Q: E la struttura della testa di saldatura?

Generalmente, la testa di saldatura della saldatrice per plastica ad ultrasuoni è generalmente divisa in due parti, lo stampo superiore è collegato al trasduttore e lo stampo inferiore è fissato sulla base della saldatrice per plastica ad ultrasuoni. Lo stampo superiore serve per trasmettere energia ultrasonica, quindi la frequenza deve essere coerente con quella del generatore di ultrasuoni, altrimenti si danneggerà la testa di saldatura. La funzione principale dello stampo inferiore è quella di fissare il pezzo in plastica, che può essere progettato e realizzato da noi stessi.
