Welder a cella della batteria ad ultrasuoni

Il principio di funzionamento del saldatore del punto cellulare ad ultrasuoni è perché c'è una certa distanza tra i punti di saldatura, quindi viene utilizzato solo per la saldatura di strutture per giro di piastre sottili e maglie metalliche, parti strutturali in acciaio reticolato che non dispongono di requisiti di tenuta.

Invia la tua richiesta

Il saldatore a cella della batteria ad ultrasuoni da 20 kHz /40kHz è un metodo di saldatura efficiente e affidabile.

Categorie di applicazione di saldatura

(1) La saldatura ad ultrasuoni di fogli di rame e alluminio utilizzando un foglio di metallo è un'applicazione tipica nella produzione di batterie. Lo spessore del foglio varia da 6um a 0. 3mm e il numero di strati saldati da due a 160. I casi tipici includono la saldatura aurico

(2) Nella saldatura ad ultrasuoni di terminali, lo spessore delle piastre metalliche che sono saldate l'una all'altra possono raggiungere 3 mm e i requisiti di resistenza alla saldatura per questa applicazione sono molto più elevati. La saldatura del terminale e del terminale viene utilizzata per il collegamento di correnti di carico di grandi dimensioni (3) saldatura del cavo e del terminale. Nei veicoli moderni, i cavi e i connettori del terminale assemblati mediante saldatura ad ultrasuoni sono diventati parti essenziali, con dimensioni della sezione trasversale del cavo che vanno da 6-85 m ² e materiali realizzati in rame e alluminio

Parametri

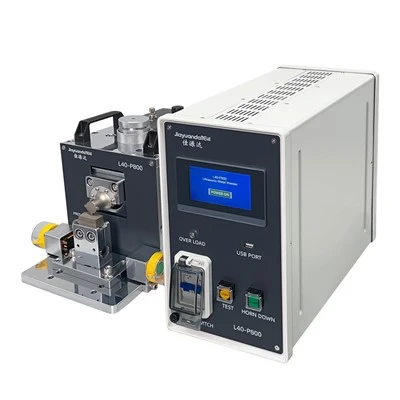

Modello di prodotto	L40-P800	L20-P2000	L20-P4500
Alimentazione elettrica	Switching Switching AC220V/AC110V monofase 50Hz	Switching Switching AC220V/AC110V monofase 50Hz	Switching Switching AC220V/AC110V monofase 50Hz
Fornitura d'aria	Aria compressa 0. 5-0. 8mpa	Aria compressa 0. 5-0. 8mpa	Aria compressa 0. 5-0. 8mpa
Potenza di picco ad ultrasuoni (W)	500	1200	2600
Potenza massima della macchina (W)	600	1500	2800
Frequenza ad ultrasuoni (KHZ)	40	20	20
Tempo (e) massimo degli ultrasuoni	0.4s	0.4s	0.4s
Accuratezza regolabile dei tempi degli ultrasuoni	0.01s	0.01s	0.01s
Dimensione del filo di collegamento dello stampo ad ultrasuoni	M8*1.25	1/2*20unf	1/2*20unf
Output dei dati	Può esportare ogni dati di saldatura da un'unità USB esterna	Può esportare ogni dati di saldatura da un'unità USB esterna	Può esportare ogni dati di saldatura da un'unità USB esterna
Dimensione dello stampo superiore (mm)	4×4	4×4 8×4	12×4 8×4
Dimensione dello stampo inferiore	20 × 20 smontare rapido e sostituibile	20 × 20 smontare rapido e sostituibile	20 × 20 smontare rapido e sostituibile
Numero massimo di strati di saldatura	20 strati di lamina di rame (elettrodo negativo) 20 strati di lamina di alluminio (elettrodo positivo)	30 strati di lamina di rame (elettrodo negativo) 30 strati di foglio di alluminio (elettrodo positivo)	60 strati di lamina di rame (elettrodo negativo) 60 strati di foglio di alluminio (elettrodo positivo)

Caratteristiche del saldatore a celle della batteria ad ultrasuoni

Macchina per saldatura ad aree elettrodi a batteria ad ultrasuoni, saldatrice per ale per elettrodo a batteria al litio

1. Processo di saldatura senza riempimento di riempimento e protezione del gas;

2. Le parti di saldatura non devono essere pretrattate prima della saldatura (la corretta quantità di strato di ossido e isolamento non influirà sull'effetto di saldatura);

3. Non c'è spruzzata di metallo o scintilla durante la saldatura. Il pezzo non sarà ricotto, senza acqua fredda;

4. Nella saldatura di oggetti elettricamente conduttivi, non viene generata resistenza a contatto nel luogo di saldatura;

5. La temperatura del giunto di saldatura è uguale a quella del materiale di base e non sarà separata sul giunto di saldatura ad alta temperatura;

6. Utilizzato per la saldatura a spot (velocità di saldatura circa 0. 5 secondi/tempo), può anche essere utilizzato per la saldatura a cucitura continua;

7. High Spot Spot Welding Grad (+-0. 01mm) e può essere controllato;

8. Testa di saldatura in acciaio speciale, lunga vita lavorativa (1 milione di volte);

9. Eccellente effetto di miscelazione della penetrazione di saldatura per metalli diversi o simili (come rame + rame o alluminio + rame);

10. dimensioni ridotte, altamente automatiche, adatte alla catena di montaggio o alle apparecchiature automatiche;

11. consumo di energia molto basso (circa 1/5 di saldatura di resistenza);

12. alta affidabilità. Può garantire l'accuratezza della saldatura rilevando tempo, energia, limite e frequenza;

13,100% di saldatura di processo, garanzia di qualità;

14. Sistema di pressione verticale (non di fan), piano altamente uniforme dopo la saldatura, semplice regolazione.
