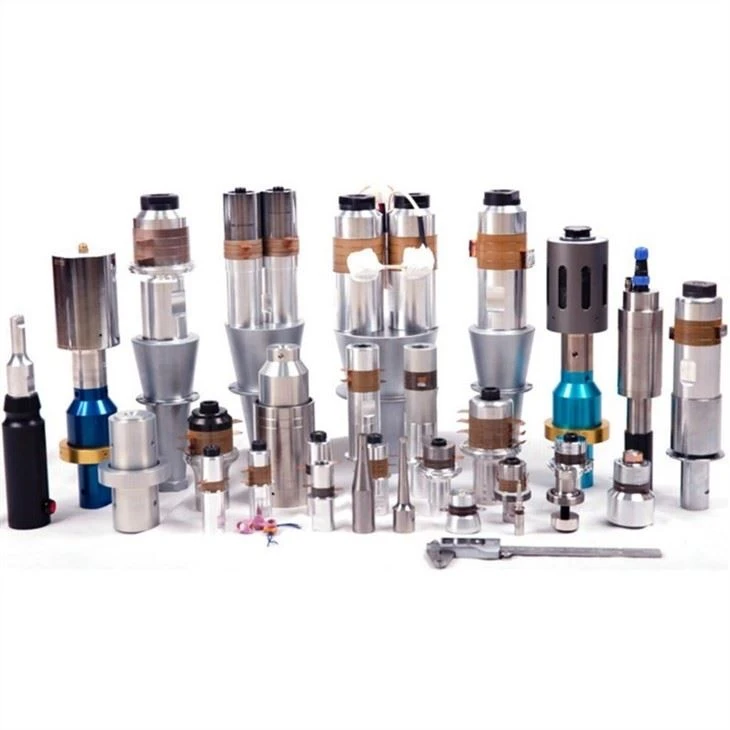

Trasduttore ad ultrasuoni ad alta potenza

Come suggerisce il nome, la tromba ad ultrasuoni può cambiare l'ampiezza del trasduttore ad ultrasuoni. Horn è una sorta di dispositivo passivo, che non produce vibrazioni stesse. Solo la vibrazione di ingresso cambia l'ampiezza e poi la emette, e completa anche la trasformazione dell'impedenza. Il trasduttore ad ultrasuoni può produrre vibrazioni regolari sotto un'appropriata eccitazione del campo elettrico e la sua ampiezza è generalmente di 10 μ M, tale ampiezza non è sufficiente per completare direttamente il processo di saldatura e lavorazione. Con un corno correttamente progettato, purché la resistenza del materiale sia sufficiente, l'ampiezza ultrasonica può variare in un ampio intervallo, più di 100 μ m。 Dopo aver collegato il generatore di ultrasuoni, il trasduttore ad ultrasuoni ad alta potenza e il vibratore a tromba, lo chiamiamo un sistema ad ultrasuoni completo. D'altra parte, nella vibrazione a trazione longitudinale del corno, le direzioni del movimento delle particelle sui lati sinistro e destro della sezione trasversale sono esattamente l'opposto, il che equivale all'esistenza di una superficie nodale relativamente statica, che è anche il miglior punto fisso del vibratore. La deviazione da questo nodo ridurrà l'efficienza di lavoro del vibratore, che di solito è chiamata onda di perdita. In generale, il corno di alluminio ha un'elevata efficienza di trasmissione del suono, ma la resistenza del materiale è bassa e le crepe e i fili di scorrimento del foro della vite sono facili da apparire; Il corno d'acciaio ha un'elevata resistenza, ma un'impedenza acustica relativamente grande. Il corno in lega di titanio ha buone prestazioni complete, ma i suoi svantaggi sono il prezzo elevato e la lavorazione difficile.

Sulla base della considerazione di servire i clienti e migliorare la qualità del prodotto, possiamo fornire ai clienti sistemi di vibrazione ad ultrasuoni completi come generatore di ultrasuoni, trasduttori ad ultrasuoni ad alta potenza con trombe di saldatura ad ultrasuoni) e gusci di assemblaggio, fili, spine, ecc., In modo da ridurre al minimo il lavoro inutile dei clienti.

Specifciazione:

DOMANDE FREQUENTI:

Q:Suggerimenti per l'installazione di trasduttori ad ultrasuoni ad alta potenza

1. Interrompere l'alimentazione prima dell'installazione;

2. Nessuna prova di carico dopo l'installazione per garantire che la frequenza e la potenza del sensore siano coerenti con quelle del generatore;

3. Si consiglia di installare un dispositivo di raffreddamento ad aria a temperatura normale vicino alla ceramica piezoelettrica;

4. Si consiglia di adottare un circuito digitale automatico di tracciamento della frequenza;

5. Flangia fissa;

Q:Principio di funzionamento della saldatura ad ultrasuoni:

A: L'alimentatore ad ultrasuoni e il trasduttore trasmettono l'energia ultrasonica all'area di saldatura attraverso la saldatura superiore. Poiché l'area di saldatura è il giunto di due saldature, in cui la resistenza acustica è grande, verrà generata un'alta temperatura locale. A causa della scarsa conduttività termica di plastica, nylon, fibra chimica, tessuto non tessuto, tessuto multistrato, panno d'oro e altri materiali, non possono essere distribuiti nel tempo e raccolti nell'area di saldatura, il che comporta la rapida fusione delle due superfici di contatto, più una certa quantità di pressione, in modo che siano integrate. Quando l'onda ultrasonica si ferma, la pressione continua e ha una piccola durata per solidificarsi e formare una catena molecolare solida per la saldatura.
